Rj45
cables
Cable directo
El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso, ambos extremos del cable deben tener la misma distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado.
El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.
Cable directo T568A
Cable directo T568B
Esquema rápido
Cable cruzado
Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full dúplex. El término se refiere comúnmente al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión Ethernet.
Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1). Esto se realiza para que el TX (transmisión) de un equipo esté conectado con el RX (recepción) del otro y a la inversa; así el que "habla" o trasmite (transmisión) es "escuchado" o recibido (recepción).

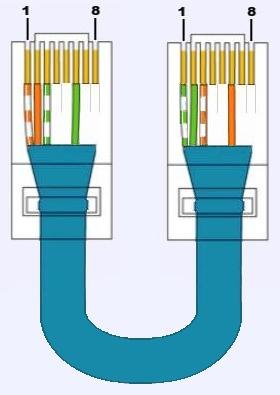

Cable cruzado 568A/568B
cable CRUZADO
Cable de red a 4 hilos
Conexión
La siguiente tabla de colores corresponde al orden estipulado en varias normas sobre la conexión de este tipo de conectores. La primera columna de colores corresponde al código T568A y la segunda columna al código T568B.
| 1 | TX+
Transceive data + |
 Blanco - Verde |
 Blanco - Naranja |
Blanco - Verde | |
| 2 | TX-
Transceive data - |
 Verde |
 Naranja |
Verde | |
| 3 | RX+
Receive data + |
Blanco - Naranja
|
Blanco - Verde |
Blanco - Naranja | |
|
4 |
BDD-
Bi-directional data - |
 Azul |
Azul |
 Blanco - Marrón | |
|
5 |
BDD+
Bi-directional data + |
 Blanco - Azul |
Blanco - Azul |
 Marrón | |
| 6 | RX-
Receive data - |
Naranja |
Verde |
Naranja | |
| 7 | BDD+
Bi-directional data + |
Blanco - Marrón |
Blanco - Marrón |
Azul | |
| 8 | BDD-
Bi-directional data - |
Marrón |
Marrón |
Blanco - Azul |
